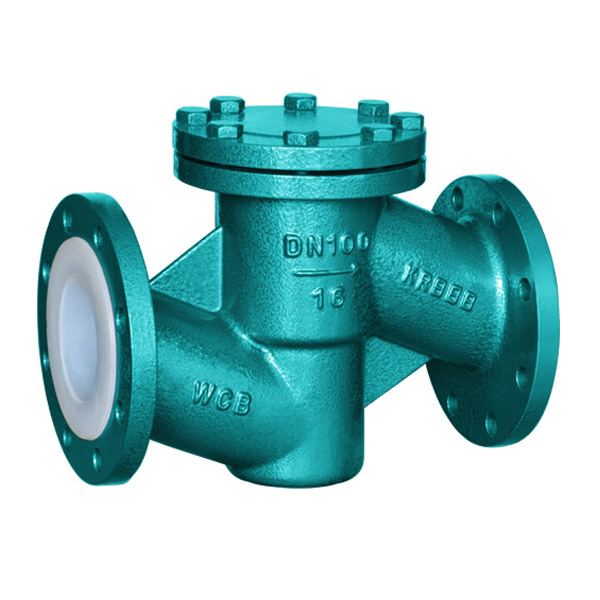

H41F46升降式襯氟止回閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
下一個[H12H不鏽鋼立式內螺紋止回閥]上一個：[H44F46旋啟式襯氟止回閥]

H41F46升降式襯氟止回閥概述：

升降式襯氟止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

升降式襯氟止回閥主要零部件材料表：

序號 零件名稱 灰鑄鐵 鑄鋼 不鏽耐酸鑄鋼 超低碳不鏽耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯裏/閥座 PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE（F4） CF8 CF8

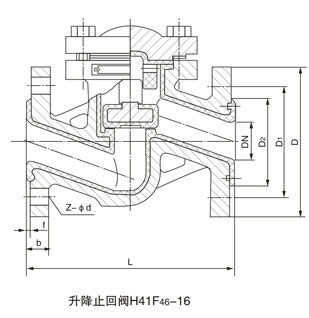

升降式襯氟止回閥主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN（mm） NPS（inch） PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25
500 20 978 670 620 585 4 34 20-φ25
