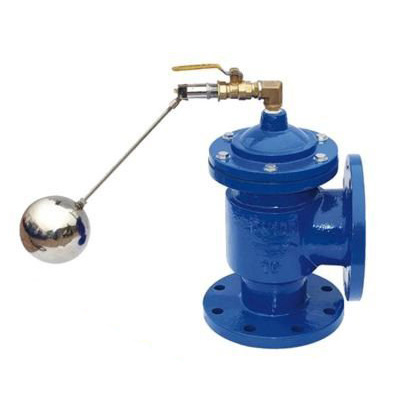

H142X液壓水位控製閥

H142X液壓水位控製閥

H142X液壓水位控製閥產品描述

　　H142X液壓水位控製閥，是一種自動控製水箱、水塔液麵高度的水力控製閥。當水麵下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往複自動控製液麵在設定高度，實現自動供水功能。該產品適用於工礦企業、民用建築中各種水箱（池）、水塔的自動供水係統。並可用作常壓鍋爐循環供水控製閥。

H142X液壓水位控製閥工作原理

　　當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封麵打開，閥門即開啟供水，當水位上升到控製閥時，浮球閥關閉，活塞下移將密封麵封閉，閥門即停止供水。

H142X液壓水位控製閥技術參數

使用介質：潔淨水
使用壓力：H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa
H142X-10-A：0.05MPa～1MPa
介質溫度：≤60℃

H142X液壓水位控製閥性能特點

1、運用液壓原理控製，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力範圍內，可保證無水錘衝擊。
3、重量輕，體積小。
4、安裝維修方便。

H142X液壓水位控製閥安裝形式及注意事項

　　將該閥垂直固定在進水管上，然後將控製管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭；H142X-10-A為1MPa標準法蘭。進水管直徑應大於或等於閥門公稱通徑，出水口應低於浮球閥。浮球閥安裝應距離水管一米以上；在水箱內出水管高於水位線處鑽一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二隻以上閥則應保持同一水平麵。因主閥關閉要滯後浮球閥關閉約30～50秒，故水箱要有足夠的空餘容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。

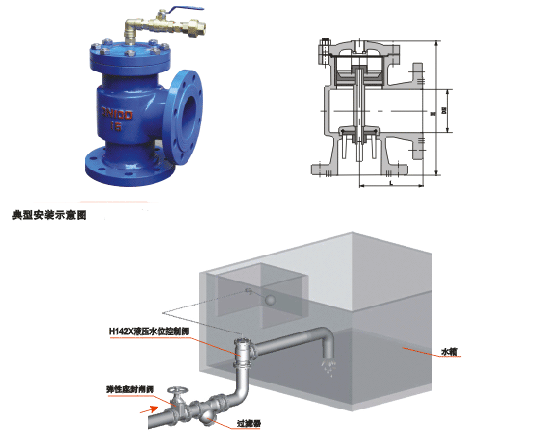

H142X液壓水位控製閥主要連接尺寸

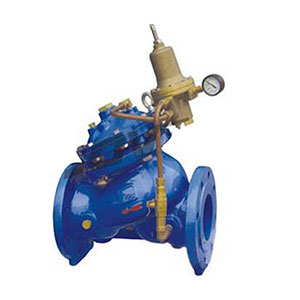

相關水力控製閥產品係列：
