CS41H型自由浮球式疏水閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載疏水閥實物圖產品安裝圖紙

下一個[CS19H內螺紋熱動力式蒸汽疏水閥]上一個：[ER116倒置桶式蒸汽疏水閥]

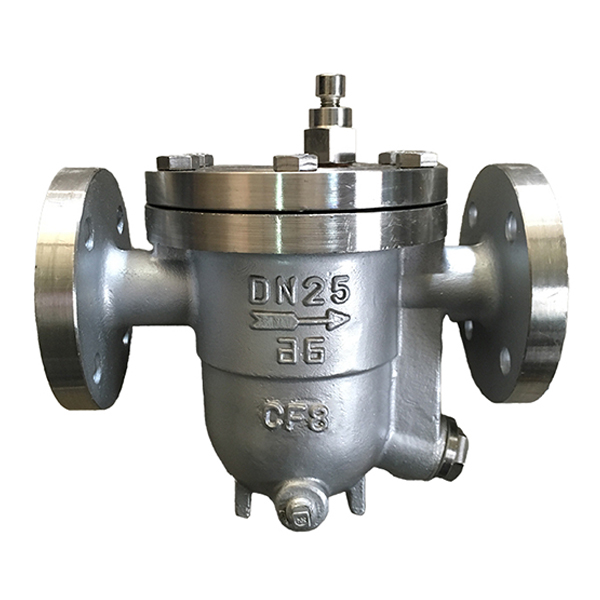

CS41H型自由浮球式疏水閥

自由浮球式疏水閥：

　　自由浮球式疏水閥的結構簡單，內部隻有一個活動部件精細研磨的不鏽鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，YQ疏水閥內部帶有Y係列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。

　　設備剛啟動工作時，管道內的空氣經過Y係列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y係列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處於液位以下，形成水封，無蒸汽泄漏，節能效果好。小工作壓力0.01Mpa，從0.01Mpa至高使用壓力範圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，小過冷度為0℃，加熱設備裏不存水，能使加熱設備達到佳換熱效率。背壓率大於85%，是生產工藝加熱設備理想的疏水閥之一。

自由浮球式蒸汽疏水閥產品技術質量和製造工藝達到國際上同類產品的水平。由於浮球精度高，能確保疏水閥的密封性能，整個球麵都可為密封麵，使用壽命很長。自由浮球式蒸汽疏水閥的獨特優點：是選用內置排空氣閥，非常靈敏，工作質量高，能延長自由浮球式蒸汽疏水閥的整體使用壽命。自由浮球式疏水閥的大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，小過冷度為 0℃ ，能使加熱設備達到佳工作效率；它的低工作壓力 0.01Mpa ，大背壓率 ≤85% 。
自由浮球式蒸汽疏水閥是石油、化工、印染、製藥、造紙、食品等工業加熱設備理想的疏水閥。

自由浮球式疏水閥規格及技術參數：

公稱通徑（ DN ）： 15-150 ；

公稱壓力（ PN ）： 1.6-4.0Mpa ；

高工作壓力 (PMO) ： 0.2-1.6 Mpa ；

高工作溫度 (TMO) ： 350 ℃；

工作介質：蒸汽凝結水；

無負荷漏氣率小於 3% ；過冷度 0.5%

高工作壓力

自由浮球式疏水閥工作原理：

自由浮球式蒸汽疏水閥的結構簡單，內部隻有一個精細研磨的不鏽鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處於液位以下，形成水封，無蒸汽泄漏。

自由浮球式疏水閥排水量表

型號	通徑 (mm)	高工作壓力	不同壓差 (△P)下的排水量（Kg/h)
型號	通徑 (mm)	高工作壓力	0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16 CS11H-16C CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16 CS41H-16 CS11H-16C CS41H-16C CS41H-25 CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16 CS41H-16C CS41H-25 CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16 CS41H-16C CS41H-25 CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16 CS41H-16C CS41H-25 CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

相關疏水閥產品係列：

CS41H型自由浮球式疏水閥

FT44H杠杆浮球式蒸汽疏水閥

CS49H圓盤式蒸汽疏水閥

CS46H型膜盒式蒸汽疏水閥

CS41H-3NL不鏽鋼立式蒸汽疏水閥

CS19H內螺紋熱動力式蒸汽疏水閥

CS47H可調雙金屬片蒸汽疏水閥

ER116倒置桶式蒸汽疏水閥

CS15H CS45H自由半浮球式蒸汽疏水閥

CS14F/H CS44F/H液體膨脹式疏水閥

CS11H自由浮球式內螺紋蒸汽疏水閥

CS17H內螺紋雙金屬片式疏水閥

CS19H/W熱動力圓盤式蒸汽疏水閥

STB可調恒溫式疏水閥

STC可調恒溫式疏水閥

尼威閥門使用和保養
應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
在安裝前必須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每台加熱設備要各自安裝疏水閥，以免相互影響。
在保證係統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
要定期保養，保證疏水閥正常工作。
