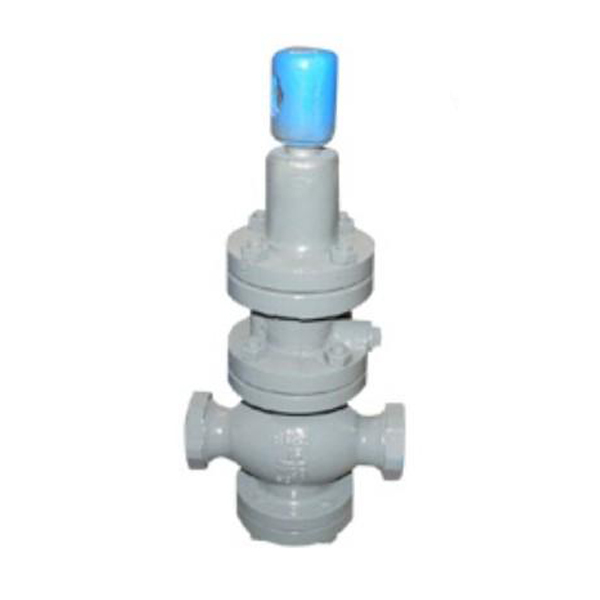

Y13H內螺紋蒸汽減壓閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
本係列減壓閥屬於先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流麵積的大小，實現減壓穩壓功能。
本產品主要用於蒸汽管路，起減壓穩壓作用。
|
公稱壓力（Mpa）
|
1.6
|
2.5
|
|
殼體試驗壓力（Mpa）*
|
2.4
|
3.75
|
|
密封試驗壓力（Mpa）
|
1.6
|
2.5
|
|
高進口壓力（Mpa）
|
1.6
|
2.5
|
|
出口壓力範圍（Mpa）
|
0.1-1.0
|
0.1-1.6
|
|
壓力特性偏差（Mpa）△P2P
|
GB12246-1989
|
|
|
流量特性偏差（Mpa）△P2G
|
GB12246-1989
|
|
|
小壓差
|
0.15
|
0.15
|
|
滲漏量
|
GB12245-1989
|
|
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥盤
|
2Cr13
|
|
缸套
|
2Cr13/25（鍍硬鉻）
|
|
活塞
|
2Cr13/銅合金
|
|
活塞環
|
合金鑄鐵
|
|
導閥座 導閥杆
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥彈簧
|
50CrVA
|
|
導閥主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
|

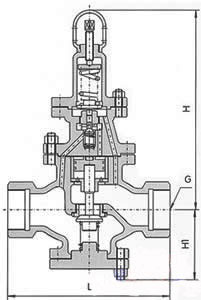

DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
