H44X-10S塑料旋啟式止回閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載止回閥實物圖產品安裝圖紙

下一個[H41H/W美標止回閥]上一個：[H83H/Y卡箍角式止回閥]

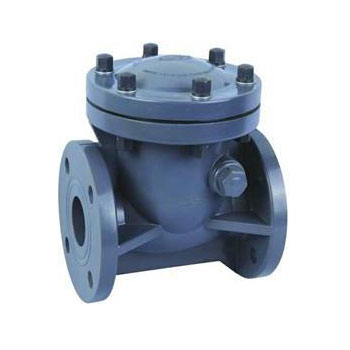

H44X-10S塑料旋啟式止回閥

H44X-10S塑料旋啟式止回閥

產品特點：
（1）工作壓力高：各種材質在常溫下工作壓力分別可達1.0Mpa.
（2）使用溫度廣：PPR的使用溫度為-20℃~+70℃；PP的使用溫度為-20℃~+95℃；GFRPP的使用溫度-20℃~+120℃。
（3）抗衝性能好：PPR、GFRPP具有較高的機械強度和耐衝擊性。
（4）液體流動阻力小：產品內壁光滑，摩擦係數小，輸送效率高。
（5）化學性能優：本產品無毒、無味、耐酸堿、耐腐蝕，使用範圍廣。PPR主要用於食品、飲料、自來水、
純淨水等具有衛生要求的液體管道及設備，也可用於腐蝕性小的液體管道及設備；
PP、GFRPP主要用於腐蝕性較大的強酸、強堿及混合酸的液（氣）體流通。
（6）安裝方便、密封性好：本產品質輕，采用粘接或焊接，管件齊全，施工簡便，密封性好，勞動強度小

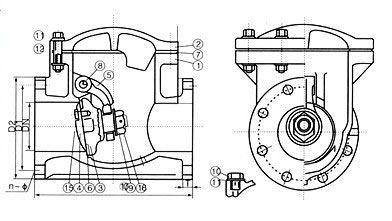

塑料旋啟式止回閥零件材質表

NO	名稱	材質
1	閥體	FRPP、PVDF
2	閥蓋	FRPP、PVDF
3	活板	FRPP、PVDF
4	密封板托盤	FRPP、PVDF
5	閥杆	FRPP、PVDF
6	密封壓緊	PTFE、EPDM
7	上蓋密封	EPDM、FPM
8	軸心	FRPP、PVDF
9	螺帽	FRPP、PVDF
10	墊片	FRPP、PVDF
11	螺帽	不鏽鋼、鋼
12	墊片	不鏽鋼、鋼
13	墊片	PTFE(PVDF、FRPP)
14	螺帽	FRPP、PVDF
15	國定螺絲	FRPP、PVDF
16	固定銷	FRPP、PVDF

塑料旋啟式止回閥規格尺寸表

DN	D1			D2	n-￠			L	T	工作壓力（Mpa)
DN	JIS	DIN	ANSI	D2	JIS	DIN	ANSI	L	T	PVDF	CPVC	FRPP
25	90	85	80	125	4-19	4-14	4-16	160	16	0.7	0.7	0.6
40	105	110	99	140	4-19	4-18	4-16	180	18	0.7	0.7	0.6
50	120	125	120	155	4-19	4-18	4-19	200	21	0.7	0.7	0.6
65	140	145	140	175	4-19	4-18	4-19	240	23	0.7	0.7	0.6
80	150	160	152	185	8-19	8-18	4-19	260	25	0.7	0.7	0.6
100	175	180	190	210	8-19	8-18	8-19	300	26	0.5	0.5	0.5
125	210	210	216	25	8-23	8-18	8-22	350	27	0.5	0.5	0.5
150	240	240	240	280	8-23	8-23	8-22	400	27	0.5	0.5	0.4
200	290	295	298	330	12-23	8-23	8-22	500	34	0.5	0.5	0.4
