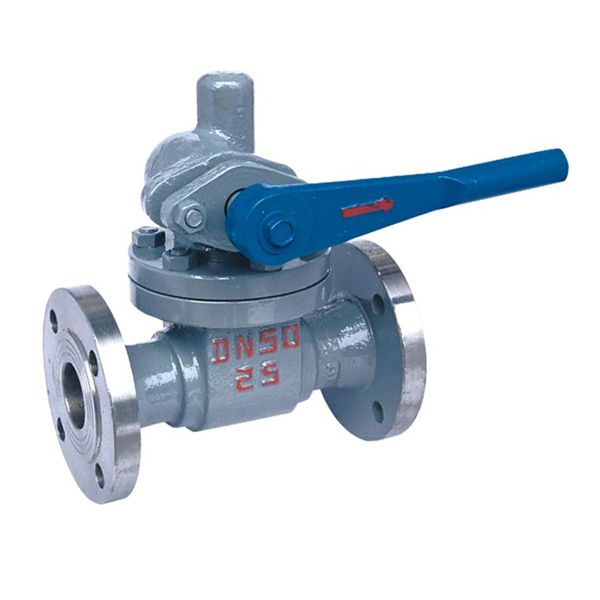

Z44H Z48H P48H快速排汙閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載閘閥實物圖產品安裝圖紙

下一個[DZ541H傘齒輪低溫閘閥]上一個：[Z15T內螺紋鑄鐵閘閥]

一、Z44H/Z48H/P48H快速排汙閥概述

Z44H/Z48H/P48H快速排汙閥快速排汙閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥杆提升實現開啟和關閉的目的。Z44H排汙閥不僅結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉.

二、快速排汙閥主要性能規範：

型號	公稱壓力	試驗壓力Ps（MPa）		適用介質	適用介質（℃）
		-	-
P44 48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
P44 48H-16
P44 48H-25C	2.5	3.8	2.8
P44 48H-25					≤425
P44 48H-40C	4.0	6.0	4.4
P44 48H-40					≤250

三、快速排汙閥主要零件材料：

零件名稱	閥體、閥蓋	閥座、閘板	閥杆	齒輪軸	填料	墊片	扳手
P44 48H-16C P44 48H-25 P44 48H-40	鑄鋼	鉻不鏽鋼	鉻不鏽鋼	鉻不鏽鋼	油浸石墨石棉盤根	橡膠石棉板	球墨鑄鐵

四、快速排汙閥主要尺寸及重量：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	-									重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	180	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	180	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	230	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	180	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
