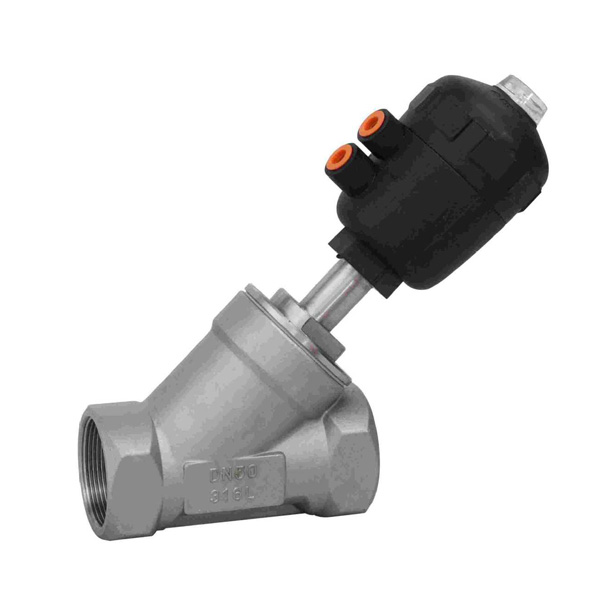

J615W內螺紋氣動角座閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
J615W內螺紋氣動角座閥
外部先進導角座閥，溢流口與滑塊間有自調節密封壓蓋，在與普通截止閥相比時，閥體角座結構可實現較大流量。
內螺紋氣動角座閥技術參數
壓力範圍 0～16bar
介質溫度 -10℃～+180℃
環境溫度 -10℃～+60℃
氣源壓力 0.4～0.7Mpa
閥體材料 CF8、CF8M
CF3、CF3M
密封材料 聚四氟乙烯
執行機構外殼材料 聚酰胺
控製氣體 中性氣體、空氣
內螺紋氣動角座閥選取
-控製功能：常開
-PPS執行機構外殼適用於環境溫度+5℃～+130℃
-無複位彈簧 雙作用執行機構
-三夾式連接
-獨立可調行程極限，適於高低流量
-手動應急開關
-先導閥適用的Namur適配器
內螺紋氣動角座閥參數
|
接口D
[英寸]
|
內孔
[mm]
|
KV值
[m /h]
|
大工作壓力
[bar]
|
要求小的控製壓力[bar]
|
執行機構尺寸
[ mm]
|
流向
|
控製功能
|
|
G3/8″
|
13
|
3.7
|
0～16
|
4～7
|
40
|
閥座上方
|
|
|
G1/2″
|
15
|
4.2
|
0～16
|
4～7
|
50
|
閥座上方
|
|
|
G3/4″
|
20
|
8.
|
0～16
|
4～7
|
50
|
閥座上方
|
|
|
G 1″
|
25
|
19
|
0～16
|
4～7
|
63
|
閥座上方
|
|
|
G1 1/4″
|
32
|
27.5
|
0～16
|
4～7
|
63
|
閥座上方
|
|
|
G1 1/2″
|
40
|
42
|
0～16
|
4～7
|
63
|
閥座上方
|
|
|
G 2″
|
50
|
52
|
0～16
|
4～7
|
80
|
閥座上方
|
|
|
G2 1/2″
|
65
|
77
|
0～16
|
4～7
|
80
|
閥座上方
|
內螺紋氣動角座閥外形尺寸
|
接口D
[英寸]
|
內孔
[mm]
|
執行機構尺寸
[ mm]
|
A
|
B
|
C
|
E
|
F
|
H
|
A/F
|
|
G1/2″
|
15
|
50
|
85
|
173
|
13
|
64
|
44
|
137
|
27
|
|
G3/4″
|
20
|
50
|
95
|
178
|
14
|
64
|
44
|
145
|
32
|
|
G 1″
|
25
|
63
|
105
|
200
|
18
|
80
|
52
|
173
|
41
|
|
G1 1/4″
|
32
|
63
|
120
|
225
|
19
|
80
|
52
|
210
|
50
|
|
G1 1/2″
|
40
|
63
|
130
|
235
|
19
|
80
|
52
|
245
|
55
|
|
G 2″
|
50
|
80
|
150
|
290
|
23
|
101
|
61
|
301
|
70
|
|
G2 1/2″
|
65
|
80
|
185
|
315
|
30
|
101
|
61
|
315
|
70
|
訂購氣動角座閥產品須知
1、請在訂貨時提供詳細的口徑、規格、交貨地址、時間。
2、根據管道需要，決定選用往複式(二位開關式)或彈簧
複位式(常閉或常開式)。
3、可選配控製附件：(1)單電控電磁閥(斷電時常閉或常
開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，
(4)氣源處理三聯件。
特殊使用環境(易燃易爆場合)，可選防爆型。
