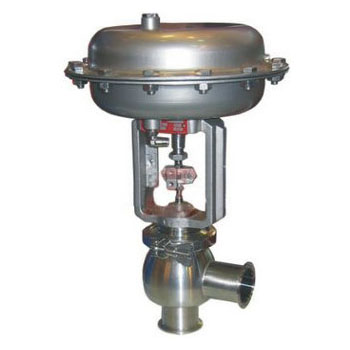

ZTRS(ZRS-10K) 氣動衛生型調節閥

氣動衛生型調節閥概述

ZTRS(ZRS-10K) 氣動衛生型調節閥適用於各種壓力、溫度、流量等物理量調節，如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調範圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。

氣動衛生型調節閥特性和優點

角型設計確保閥門自排放，標準電子拋光，光滑表麵確保清潔，無介質積存區域，不會產生潛在的汙染。快速拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。

氣動衛生型調節閥技術參數

閥體型式 ：角型鑄造球體式（標準型） 三通、直通、多通等（變型產品）
公稱通徑：Dn15、25、40、50、65、80、100mm
公稱壓力：PN1.0MPa
連接型式 ：卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
材 料 ：不鏽鋼304SS、316SS、316LSS
填 料： 三元乙丙橡膠,聚四氟乙烯

氣動衛生型調節閥閥內組件

閥芯型式：單座柱塞型閥芯
流量特性：等百分比（E%）；直線（L）
材 料：不鏽鋼304SS、316SS、316LSS

執行機構型式：多彈簧式膜片執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧範圍：1.5～3kg/cm2（0.15～0.3MPa）
氣源接口：M16×1.5
環境溫度：-30～+70℃
閥體型式：氣開式或氣關式

附件：閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。

氣動衛生型調節閥性能

泄漏量：小於額定Kv的0.01%
回差：帶定位器：小於全行程的1%；不帶定位器：小於全行程的3%
基本誤差：帶定位器：小於全行程的±1%；不帶定位器：小於全行程的±5%
可調範圍：50：1

氣動衛生型調節閥Kv值和許用壓差

氣動衛生型調節閥外形尺寸

訂貨須知

產品型號與名稱 2.公稱通徑DN及額定流量係數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控製信號是4-20mA電流或1-5v電壓信號
