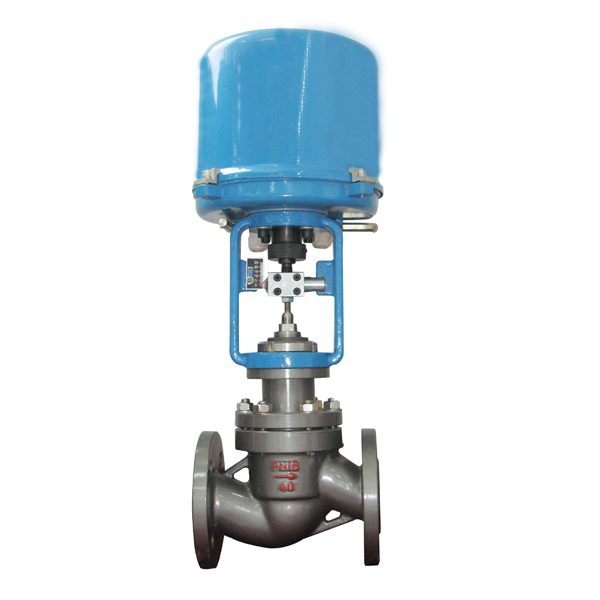

ZDLP電子式電動單座調節閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
ZDLP電子式電動單座調節閥概述
ZDLP電子式電動單座調節閥由PS係列和3610係列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控製精度和性能比DKZ型有明顯提高。
單座閥適用於對泄露量求嚴格、閥前後壓差低及有一定粘度的場合。廣泛應用於電力、冶金、化工、石油、環保、輕工、設備等行業.
ZDLP電子式電動單座調節閥調節機構主要技術參數
|
公稱通徑mm
|
G3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|||||||||
|
閥座通徑mm
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產 |
||
|
額定流量係數kv
|
直線型
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
||
|
等百分比
|
|
|
|
|
|
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|||
|
公稱壓力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
||||||||||||||||||||||||
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|||||||||||||||||||
|
流量特性
|
直線
|
直線，等百分比，快開
|
|||||||||||||||||||||||
|
工作溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
||||||||||||||||||||||||
|
法蘭尺寸
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
||||||||||||||||||||||||
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||||||||||||
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
||||||||||||||||||||||||
|
閥體型式
|
直通單座鑄造球型閥
|
||||||||||||||||||||||||
|
上閥蓋型式
|
普通式（常溫），熱片式（中溫），長頸式（低溫）
|
||||||||||||||||||||||||
|
配用電動執行機構型號
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
||||||||||||||||||
|
361L
|
361LSA-08
361LXA-08 |
361LSA-20
|
361LSB-30
|
361LSB-
50 |
361LSC-65
|
361LSC-99
|
|||||||||||||||||||
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-
50 |
|
|||||||||||||||||||||
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。2.工作溫度、公稱壓力、公稱通徑超出列表範圍的產品可與本公司商洽解決
1、電子式電動單座調節閥執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
||||
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標誌：ExdⅡBT4 帶手柄 |
|
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
2、ZDLP電子式電動單座調節閥性能指標
|
項目
|
指標值
|
||
|
基本誤差％
|
配3610L±2.5； 帶定位器 ±1.0
|
||
|
回差％
|
配361L ±2.0； 配PSL±1.0
|
||
|
死區％
|
1.0
|
||
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
||
|
電關
|
始點
|
±2.5
|
|
|
終點
|
±2.5
|
||
|
可調範圍
|
50：1
|
||
|
額定行程偏差％
|
2.5
|
||
|
泄量量L/H
|
符合JB/T7387-94 IV級 小於閥的額定容量×10-4
|
||
3、ZDLP電子式電動單座調節閥允許壓差
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
執行機構
|
允許壓差△P（MPa）
|
||||||||||||||||
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
|
配361L
|
361LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
361LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
|
361LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
|
361LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
|
ZDLP電子式電動單座調節閥外形尺寸
|
公通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||
|
L(mm)
|
PN1.6MPa
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
820
|
|
|
PN4.0MPa
|
194
|
197
|
235
|
267
|
292
|
317
|
368
|
473
|
600
|
760
|
850
|
||
|
PN6.4MPa
|
206
|
210
|
251
|
286
|
311
|
337
|
394
|
508
|
650
|
800
|
870
|
||
|
H1(mm)
|
67
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
350
|
||
|
配PSL
|
H(mm)
|
普通型
|
738
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
1545
|
|
散熱片型
|
888
|
900
|
930
|
937
|
1025
|
1042
|
1085
|
1285
|
1305
|
1805
|
1825
|
||
|
D(mm)
|
176
|
225
|
|||||||||||
|
重量(KG)
|
15
|
17
|
24
|
29
|
49
|
61
|
82
|
150
|
211
|
370
|
570
|
||
|
配361L
|
H(mm)
|
普通型
|
501
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
1365
|
|
散熱片型
|
651
|
663
|
815
|
822
|
950
|
967
|
1010
|
1340
|
1385
|
1625
|
1645
|
||
|
D(mm)
|
225
|
310
|
|||||||||||
|
重量(KG)
|
23
|
24
|
39
|
44
|
64
|
76
|
97
|
203
|
264
|
418
|
618
|
||
訂貨須知:
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量係數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥後壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
