BZJHP氣動保溫夾套單座調節閥
全方位檢測！
讓利於客戶！
縮短了交貨期！

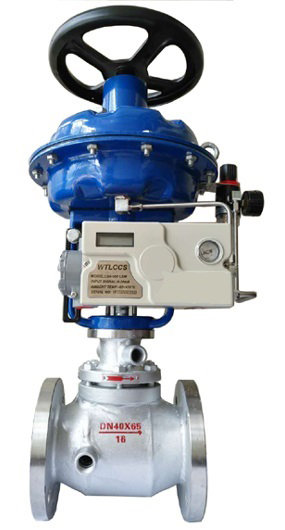

氣動保溫夾套單座調節閥概述
氣動保溫夾套單座調節閥，簡稱調節閥或夾套保溫調節閥，是CV3000係列產物之一。該閥適用於需要保溫的場合。氣動保溫夾套單座調節閥當工藝介質的結晶溫度低於情況溫度或流體溫度降低，造成粘度增進或流體湧現凝固時，這時在閥體和上閥蓋處增設蒸汽夾套保溫裝配，使工藝介質知足過程獨霸的需要。調節閥的泄漏量合適ANSI B16.104尺度。氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產物合適GB/T4213-92尺度。
氣動保溫夾套單座調節閥技術參數
|
公稱通徑DN (mm）(閥芯直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|||
|
(10) |
(12) |
(15) |
(20) |
|
|||||||||||
|
額定流量係數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程L (mm) |
16 25 40 60 |
||||||||||||||
|
膜片有效麵積Ae (cm2) |
280 400 600 1000 |
||||||||||||||
|
信號範圍Pr (kPa) |
20～100、40～200 |
||||||||||||||
|
氣源壓力Ps (MPa) |
0.14～0.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
硬閥座：IV級(10 -4閥額定容量)軟閥座：VI級 |
||||||||||||||
|
公稱壓力PN(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||||||
|
工作溫度t(℃) |
常溫型 -20～200、-40～250、-60～250 |
||||||||||||||
|
散熱型 |
-40～450、-60～450 |
||||||||||||||
|
高溫型 |
450～560 |
||||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
||||||||||||||
氣動保溫夾套單座調節閥閥體參數
型式：縱貫單座鍛造球型閥；公稱通徑：20、25mm；公稱壓力：ANSI150、300；JIS10、16、20K；PN1.6、4.0Mpa；毗連型式：法蘭密封麵型式：FF、RF、RJ、LG、MFM；法蘭尺度：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等；材料：鑄鋼(ZG230-450)、鑄不鏽鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等；上閥蓋：常溫型(P) 0~+230℃；伸長I型(EI) 0~+566。注：工作溫度禁絕跨越各類材料的承諾領域。壓蓋型式：螺栓壓緊式；填料：含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料。氣動保溫夾套單座調節閥閥內組件
閥芯型式：單座柱塞型閥芯；流量特征：等百分比特征(%CF)和線性特征(LCF)，Cv值從0.04~14的高精度流量特征合適IEC534-2-1976尺度；材料：不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不鏽鋼堆焊司太萊合金、鈦和其它耐蛻化合金等。氣動保溫夾套單座調節閥執行機構
執行機構實現閥的氣-關式或氣-開式。型式：HA多彈簧薄膜執行機構；膜片材料：乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布；彈簧領域：20~100、80~240Kpa；供氣壓力：140~400Kpa；氣源接口：RC1/4"；情況溫度：-30~+70℃。氣動保溫夾套單座調節閥附件
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
